[VMware] vSAN (1) - vSAN과 Disk Groups

About vSAN

SDS(software-defined storage) 솔루션으로 외장 스토리지 없이도 클러스터를 구성할 수 있게 해 주는 VMware 기술이다.

• Policy-driven
• Object based

VMware ESXi 호스트 각각에 할당된 물리 서버 디스크를 각 호스트에 종속시키지 않고 소프트웨어 기반의 스토리지로 구성하여 하나처럼 사용할 수 있다.

vSAN 구성 시에는 여러 스위치를 하나처럼 관리할 수 있는 분산 스위치(Distributed Switch)를 사용한다.



* 함께 알아두면 좋은 용어: SDS, HCI, SDDC



About Disk Groups

vSAN은 디스크 그룹으로 구성되는데, 1개의 Cache Device와 최소 1개 ~ 최대 7개의 Capacity Device로 이뤄진다.

한 호스트 당 디스크 그룹을 최대 5개까지 가질 수 있으나 대부분 2개를 사용한다. 또한 디스크 그룹은 호스트 마다 같은 수로 통일해 주는 게 좋다. 통일하지 않아도 구성은 가능하나 성능 면에서 효율적이지 않다.

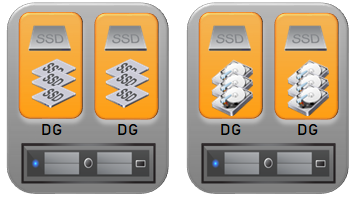

좌: Flash Disk Groups / 우: Hybrid Disk Groups

Flash는 캐시와 캐피시티 디스크 모두 SSD로 이루어진 것을 뜻한다.

Read 캐시는 필요 없고, Write 목적으로만 캐시를 사용한다.

또한 중복 제거와 압축 기능을 추가로 사용 가능하다.

vSAN 네트워크를 위해 호스트 간 통신을 위해서는 L2 10Gbps 이상의 연결이 필요하다.



Hybrid는 SSD와 HDD를 섞어서 사용하는 경우를 말한다. SSD를 캐시로, HDD를 캐피시티로 사용한다.

캐시가 캐피시티 용량의 10%은 되어야 한다.

Write 캐시는 30%, Read 캐시는 70%의 영역을 차지한다.

역시 vSAN 네트워크를 위해 L2 10Gbps 이상이 권장되나, 1Gbps로도 구성은 가능하다.



FC 없이 L2 네트워크만으로 디스크 간 통신이 가능하다.

일반적인 스토리지와는 달리 하드웨어 Raid가 구성되지 않고, pass-though(JBOD) 형태로 디스크를 사용한다.
